在半导体技术持续演进的道路上，硅晶体管以其卓越的集成度和可靠性长期占据主导地位。随着物理极限的逼近和新兴应用场景的涌现，一种被认为已退出历史舞台的技术——电子真空器件——正以全新的面貌回归科研视野。这就是“真空晶体管”，一种有望凭借其独特性能，在某些关键领域挑战甚至取代传统硅晶体管的新型器件。

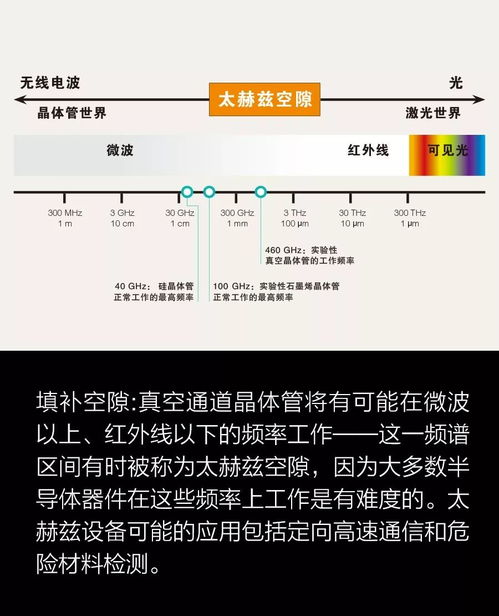

真空晶体管并非传统真空管的简单复刻，而是融合了纳米制造技术与真空物理原理的现代产物。其核心工作原理与传统真空管相似：在真空中，通过电场控制电子从阴极到阳极的流动，从而实现信号放大或开关功能。但与笨重、高功耗的旧式真空管不同，现代真空晶体管借助先进的微纳加工技术，如电子束光刻和原子层沉积，可以在芯片尺度上制造出极微小的真空腔体。这些腔体尺寸可小至纳米级别，使得电子在其中的渡越时间极短，理论上能够实现极高的工作频率（可达太赫兹范围），远超目前硅晶体管的极限。
其潜在优势主要体现在几个方面：真空环境中没有原子散射，电子近乎以光速漂移，这带来了极高的载流子迁移率和速度，有望实现超高速、低延迟的运算。真空晶体管具有极强的抗辐射和耐高温特性，这对太空、核能或极端工业环境下的电子设备至关重要。它避免了半导体中固有的杂质散射和热载流子效应，在高温、高功率下性能更为稳定。
从实验室概念走向大规模应用，真空晶体管的制造面临着一系列严峻挑战。最大的障碍在于如何可靠地制造并维持纳米尺度的稳定真空腔体。这需要前所未有的密封技术，防止气体渗透或材料放气破坏真空度。目前的解决方案探索包括使用化学性质极其稳定的材料（如石墨烯）作为密封膜，或集成微型吸气剂来主动维持真空。阴极材料的研发也至关重要，需要寻找能够在相对低温下高效发射电子且寿命长的材料，例如碳纳米管或氮化硼等低功函纳米材料。制造工艺上，它需要与现有的硅基CMOS工艺兼容或发展全新的集成方案，这对成本和产业化构成了考验。
尽管前路漫漫，真空晶体管的研究已在全球多个顶尖实验室取得进展。它最有可能首先在传统硅技术难以胜任的领域开辟天地，例如超高频率通信（6G及 beyond）、高精度传感、航空航天电子以及高能物理探测器等。它可能不会全面取代硅晶体管，而是作为一种重要的补充技术，在特定的“超越摩尔定律”道路上发挥作用。
总而言之，真空晶体管的出现，象征着电子器件发展的一次螺旋式上升。它提醒我们，在探索未来的无限可能时，有时需要回望物理的基本原理，并用最前沿的制造技术将其重塑。这场从“固态”到“真空”的回归与革新，正在为后硅时代电子学描绘一幅充满想象力的新蓝图。
